BFW-24KV/1250A-4000A-4變壓器套管
法蘭式變壓器套管主要特點如下：
1.無滲漏、密封性能好。套管密封結構選擇在金屬法蘭之間，密封后上下法蘭無縫隙，膠墊無外堀，避免了因膠墊外漏而產生的 老化、龜裂現象，所配膠墊為雙線密封膠墊，確保密封可靠。
2.具有離抗震和耐破性、機械強度好，套管鋁合金法蘭采用航空技術生產，瓷套與法蘭采用特殊工藝經卡裝后粘接在一起，機械 強度高、耐腐蝕、外型美觀，適合特殊環境。
3.無局部放電，電氣性能好，產品經優化設計，使電場更均勻，無懸浮電位，局部放電小于10pc。
4.結構合理、安全性能好。產品設計載流裕度大，采用自體敗熱和油循環敗熱設計，減少和避免了導電桿在長時間或超負荷運行 時過熱和燒蝕現象的發生。
5.安裝方便，通用性好。套管根據國內行業特點及慣例設計，可與現有的套管實行互換，通用性好，便于選用和產品的布置。法 蘭式套管減少了安裝附件，減輕了勞動強度
產品所在位置：http://www.iarts021.com/products/bianyaqitaoguan/cimian/89.html
1.無滲漏、密封性能好。套管密封結構選擇在金屬法蘭之間，密封后上下法蘭無縫隙，膠墊無外堀，避免了因膠墊外漏而產生的 老化、龜裂現象，所配膠墊為雙線密封膠墊，確保密封可靠。
2.具有離抗震和耐破性、機械強度好，套管鋁合金法蘭采用航空技術生產，瓷套與法蘭采用特殊工藝經卡裝后粘接在一起，機械 強度高、耐腐蝕、外型美觀，適合特殊環境。
3.無局部放電，電氣性能好，產品經優化設計，使電場更均勻，無懸浮電位，局部放電小于10pc。
4.結構合理、安全性能好。產品設計載流裕度大，采用自體敗熱和油循環敗熱設計，減少和避免了導電桿在長時間或超負荷運行 時過熱和燒蝕現象的發生。
5.安裝方便，通用性好。套管根據國內行業特點及慣例設計，可與現有的套管實行互換，通用性好，便于選用和產品的布置。法 蘭式套管減少了安裝附件，減輕了勞動強度
電氣性能
| 技術標準 | GB/T4109-2008 | ||
| 套管類別 | 12KV級套管 | 24KV級套管 | 40.5KV級套管 |
| 干弧距離 | 195mm | 350mm | 485mm |
| 額定電壓下局放 | <5pC | <5pC | <5pC |
| 額定電壓 | 12KV | 24KV | 40.5KV |
| 爬電距離 | 380mm | 744mm | 1256mm |
| 60秒工頻耐受電壓 | 42KV | 58KV | 95KV |
| 雷電沖擊耐受電壓 | 75KV(峰值） | 125KV(峰值） | 200KV(峰值） |
符號說明
B-變壓器用；D-單體瓷絕緣；F-復合瓷絕緣；J-有附加絕緣：W-防污；L-穿纜（或可裝電流互感器），套管型號中“廣前 的數字表示額定電壓（KV ) 后的數字表示額定電流(A)。

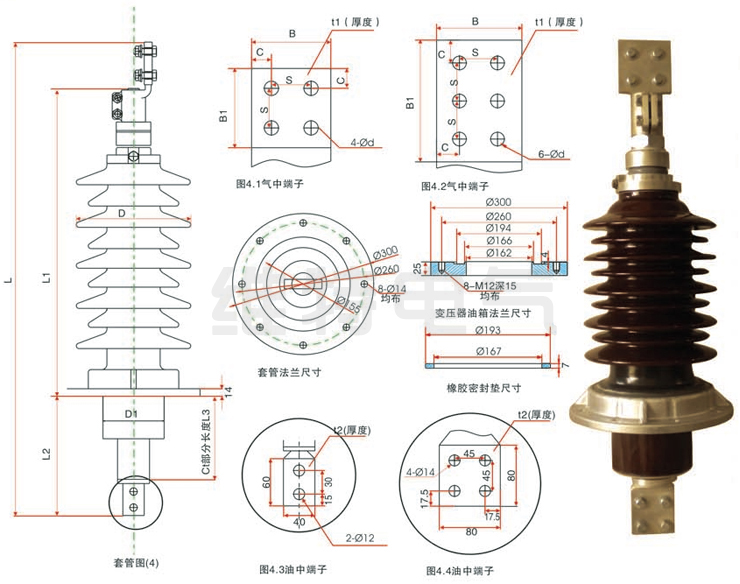

外觀尺寸

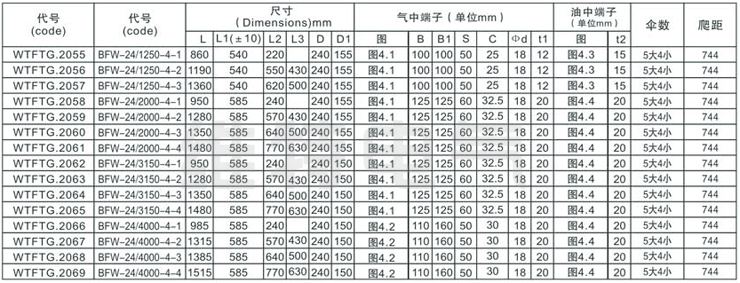

套管技術參數及外形尺寸
